전자담배 엑스레이 검사로 보는 내부 구조와 불량 분석

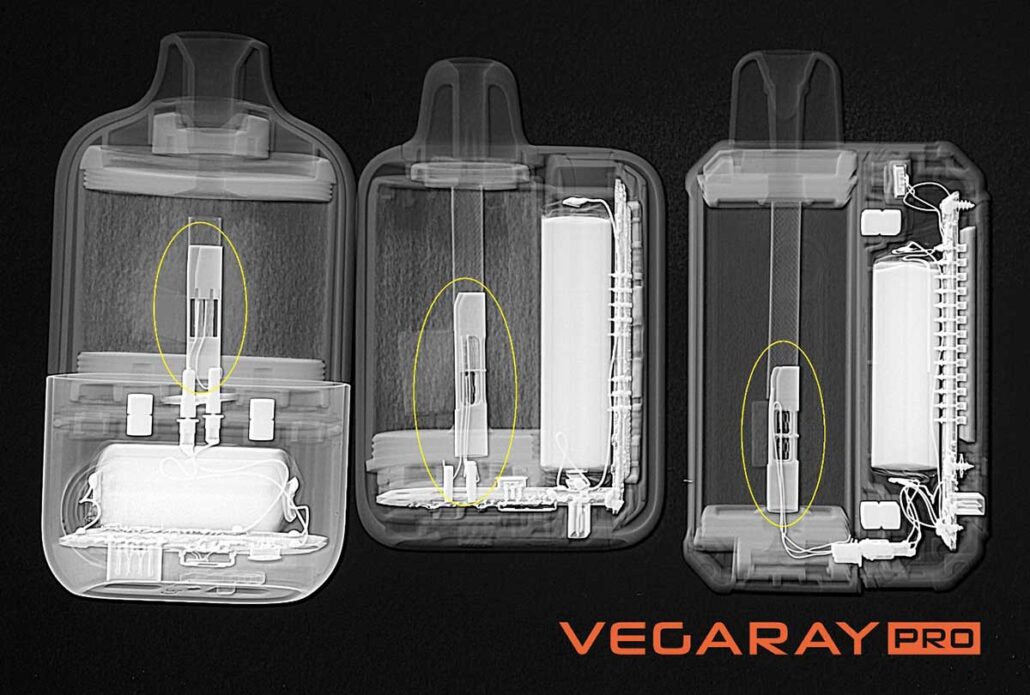

전자담배는 겉으로 보면 단순한 일회용 기기처럼 보이지만, 엑스레이 촬영을 통해 그 내부를 들여다보면 배터리, 코일, 압력 센서, 액상 저장부, PCB회로 등 복잡한 부품들이 정밀하게 배치되어 있습니다. 이번 글에서는 전자담배 엑스레이 검사(X-Ray Inspection)을 통해  인기 있는 일회용 전자담배 모델 세 가지 ― 오븐스, 봄바스틱, 언플러그 3가지 모델의 내부 구조와 차이점을 분석해보고, 나아가서 소형 전자제품 불량 검출 및 원인 분석에 엑스레이가 어떻게 활용되는지도 살펴보겠습니다

전자담배 내부 구조 기본 원리

일회용 전자담배의 동작 원리는 모든 제품이 거의 동일합니다.

1. 배터리: 리튬이온 셀에서 전원을 공급
2. PCB 회로: 전류 제어, 과충전·과방전 보호, 센서 제어
3. 압력 센서: 사용자가 흡입할 때 공기 흐름 감지 → 전기 신호 발생
4. 코일: 전류로 가열되어 솜에 스며든 액상을 증기로 변환
5. 액상 저장부: 코튼(솜)에 액상 흡수 → 코일로 전달
6. 흡입구: 증기가 사용자의 입으로 이동

즉, 구조는 다르지만 원리는 모두 배터리 → PCB → 코일 → 액상 → 흡입구 순서로 작동하게 됩니다.

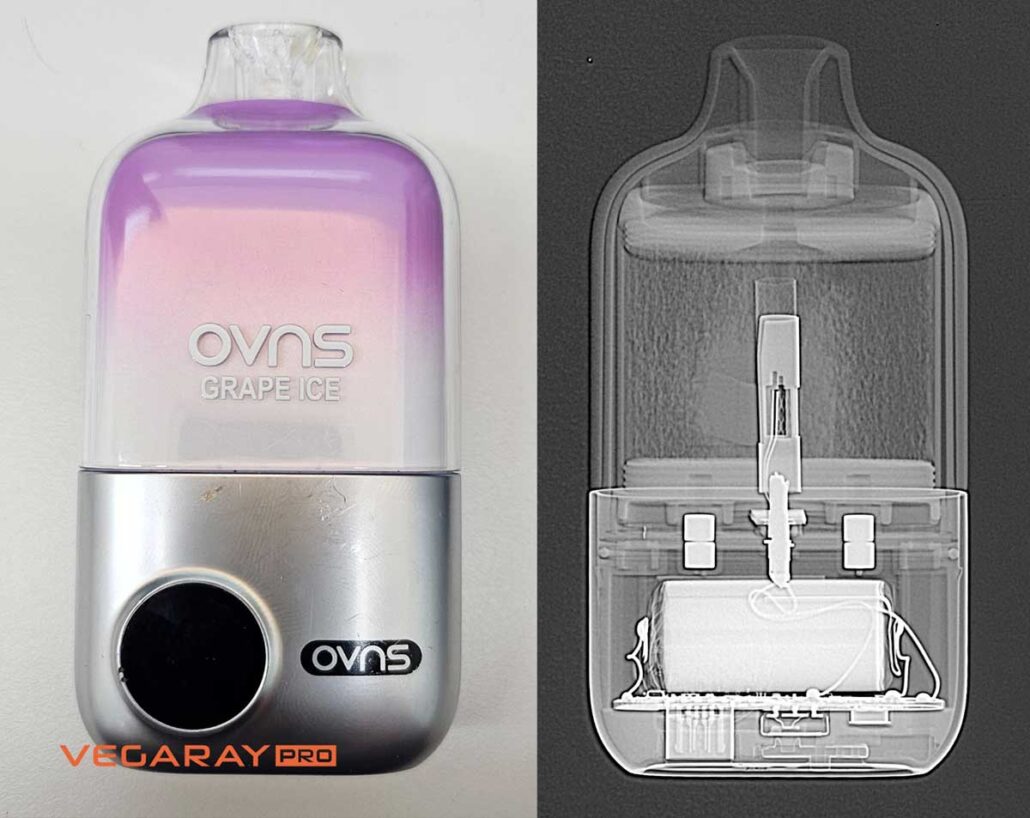

오븐스(OVNS) 전자담배 엑스레이 분석

• 구조: 세로 적층형 (상단 액상, 하단 배터리)
• 특징: 소형·간단한 설계
• 압력 센서 위치: 하단 PCB 기판 위, 원형 모듈

X-ray 이미지를 보면 상단에 액상 저장부, 중앙에 코일, 하단에 배터리와 PCB가 층층이 배치되어 있습니다.

봄바스틱(Bombar Stick) 전자담배 엑스레이 분석

• 구조: 좌우 분리형 (좌측 액상, 우측 배터리)
• 특징: 납작한 디자인으로 휴대성 강조
• 압력 센서 위치: 흡입구와 연결된 PCB 원형 모듈

엑스레이 사진에서 좌측은 액상 저장부, 우측은 배터리, 하단은 PCB 보호회로가 배열된 모습이 보입니다.

언플러그(Unplug VAPE TAPE) 전자담배 엑스레이 분석

• 구조: 좌우 분리형 (좌측 액상, 우측 대용량 배터리)
• 특징: 대용량 배터리 탑재, 장시간 사용 가능
• 압력 센서 위치: 흡입구 근처, PCB 내 원형 센서

카세트 테이프 디자인의 외형에 맞게 내부도 좌우로 분리되어 있으며, 특히 오른쪽의 대형 배터리가 눈에 띕니다.

전자담배 모델별 비교 표

구분	오븐스	봄바스틱	언플러그
배치 구조	세로 적층형	좌우 분리형	좌우 분리형
배터리	소형 리튬이온 셀	중간 용량 셀	대형 리튬이온 셀
액상 저장부	상단 솜	좌측 전체	좌측 전체
코일	중앙 세로 구조	좌측 원통형	좌측 박스형
PCB/회로	하단부, 단순	하단부, 보호회로 포함	우측 전체, 복잡
압력 센서	하단 PCB 원형 모듈	흡입구 근처 PCB	흡입구 근처 PCB
특징	소형·콤팩트	납작·휴대성 중시	장시간 사용형

엑스레이 검사의 활용: 불량 검출 및 원인 분석

전자담배뿐 아니라 다양한 소형 전자기기의 품질 관리(QC)와 불량 원인 분석(RCA)에서 엑스레이 검사는 핵심적인 역할을 합니다. 엑스레이 검사는 단순히 구조를 확인하는 용도에 그치지 않고, 불량 제품 조기 검출과 고장 원인 분석에 강력한 도구로 활용됩니다. 엑스레이 장비 도입은 소형 전자제품 품질 관리에 필수적인 기술로 자리잡고 있습니다.
