여름철 외출 시 꼭 챙기는 휴대용 손풍기.
하지만 잘 쓰던 손풍기가 갑자기 충전이 되지 않는다면?
겉으로 멀쩡해 보여도 내부 배터리에 이상이 있을 수 있습니다.
Vegaray Pro X-ray 시스템으로 충전이 안 되는 손풍기를 촬영해보았습니다.

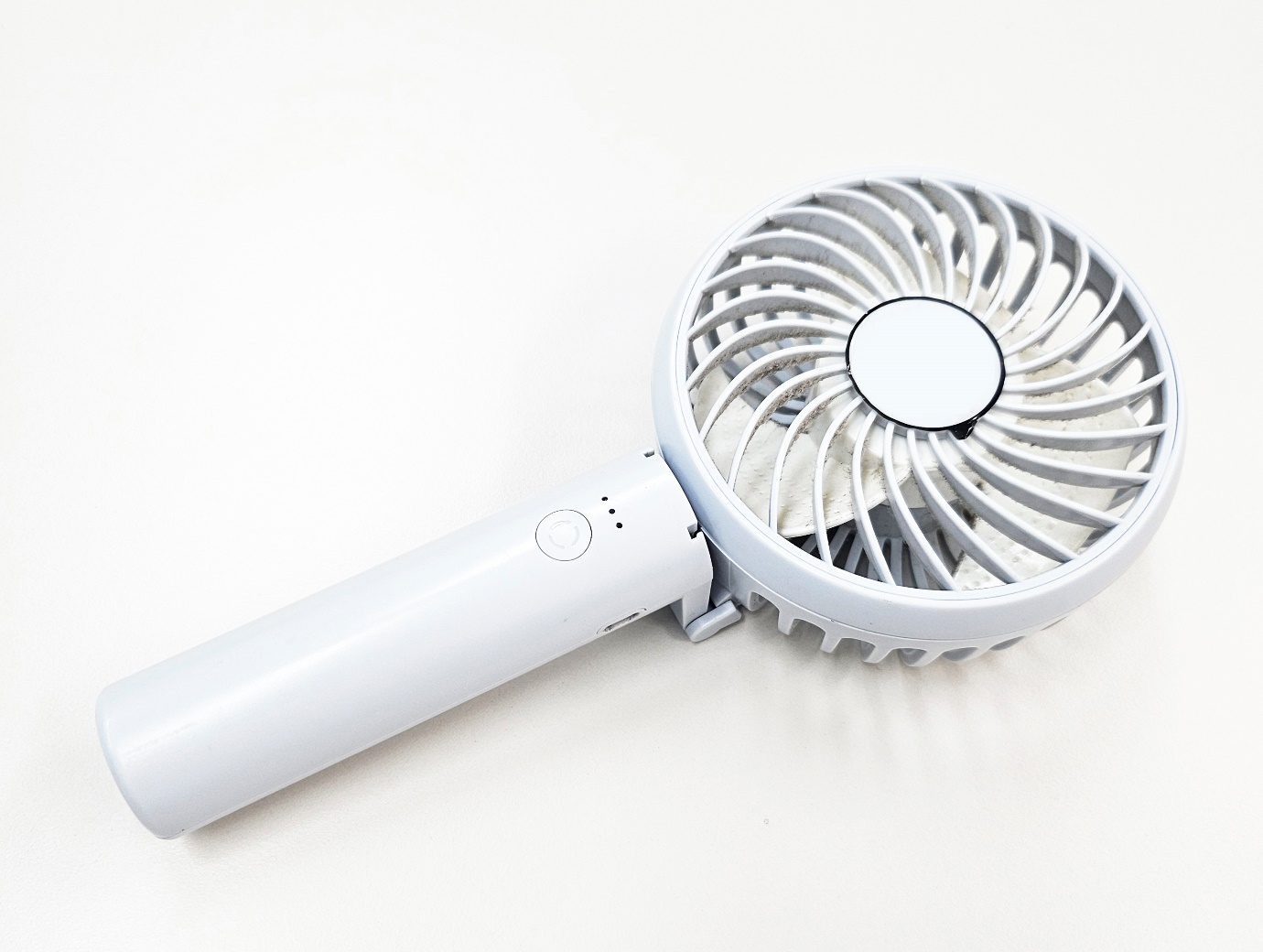

[충전 안되는 손풍기, 외관만 봐서는 원인을 알 수 없습니다]
[휴대용 손풍기 배터리 부분 엑스레이 촬영 이미지]

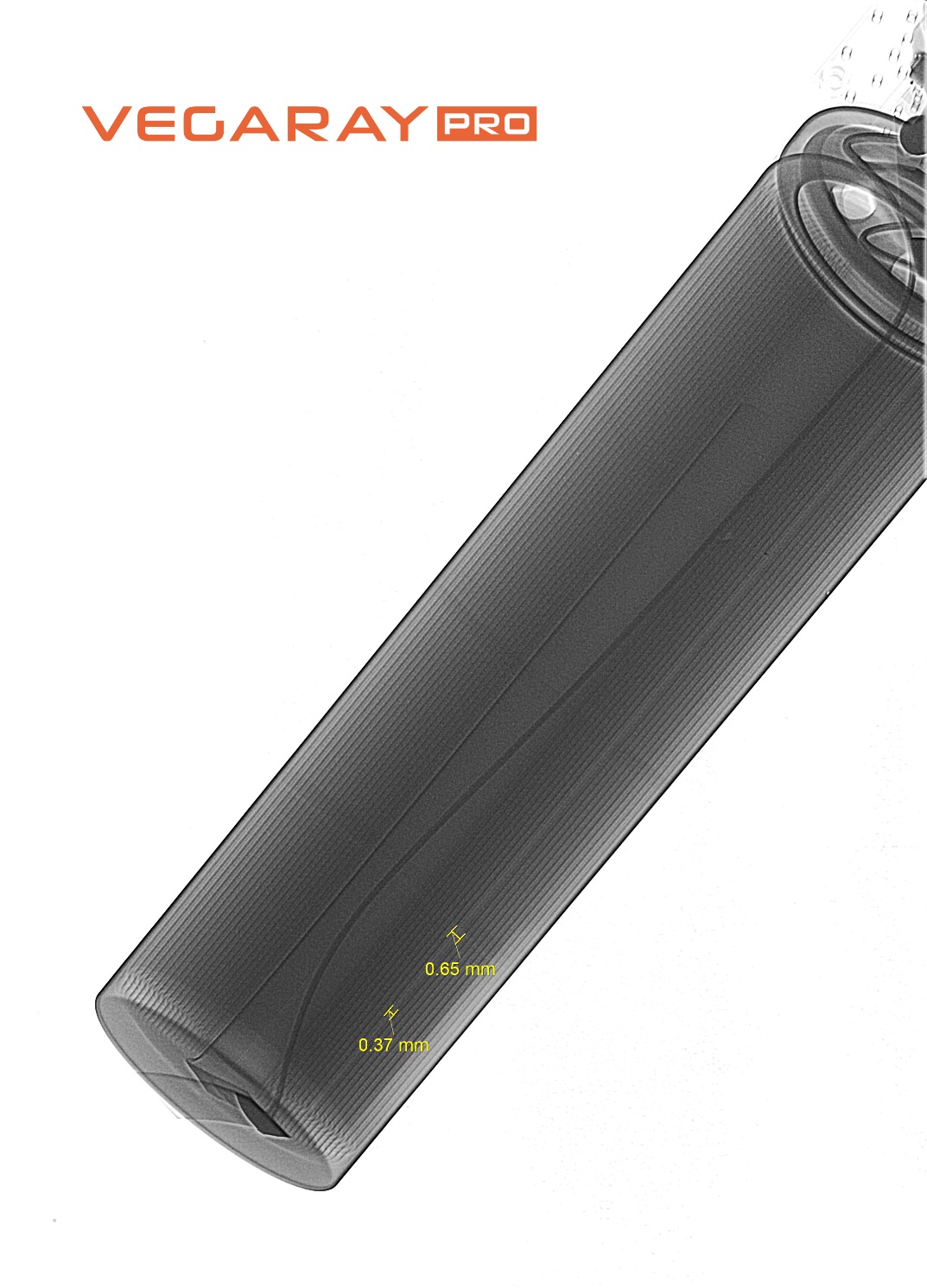

[엑스레이 촬영으로 셀 간격 벌어진 부분 확인]
베가레이 엑스레이 촬영으로 확인한 리튬이온 배터리의 이상 징후
손풍기 손잡이에 들어있는 원통형 리튬이온 배터리를 촬영한 결과,
내부 셀이 일정하지 않게 벌어져 있는 모습이 포착되었습니다.
- 셀 간 간격 0.37mm / 0.65mm → 비정상적인 내부 팽창
- 셀 표면 라인 휘어짐 → 내부 구조물 변형 가능성
- 열화 또는 가스 발생 흔적 추정됨
이러한 내부 팽창은 배터리 고장뿐만 아니라 폭발 및 화재 위험으로 이어질 수 있어 매우 위험합니다.
리튬이온 배터리 팽창이 위험한 이유
배터리는 사용 중 발생하는 열, 충전 상태 불균형, 노화 등에 따라 내부 화학반응이 일어날 수 있습니다, 이때 배터리 안쪽에 충전된 전해질이 분해되면서 가스가 발생하고, 셀이 팽창하거나 변형될 수 있습니다.
이러한 상태에서 충전하거나 외부 충격을 주면 ‘열 폭주(Thermal Runaway)’로 인해
연기, 화재, 폭발 사고로도 이어질 수 있기 때문에 위험합니다.
Vegaray Pro로 가능한 배터리 검사
Vegaray Pro는 소형 전자기기에 사용되는 리튬이온배터리를 비파괴 방식으로 내부 구조까지 정밀하게 검사할 수 있는 초소형 X-ray 시스템입니다.
- 해상도: 최대 5µm까지 표현 가능
- 완전 차폐형 구조로 방사선 노출 걱정 없음
- 설치 면적 323750cm, 중량 40kg → 책상 위 설치 가능
보이지 않는 불량, 정밀하게 확인하세요.
X-ray 기반 비파괴 검사 시스템, Vegaray Pro
소형 전자기기의 리튬이온 배터리는 외관상 이상이 없더라도, 내부 셀의 미세한 팽창, 분리막 손상, 적층 불균형 등이 누적되면 충전 불량 → 성능 저하 → 화재 위험으로 이어질 수 있습니다. 하지만 이러한 위험 요소는 육안 검사나 전기적 테스트만으로는 식별이 어렵습니다.
Vegaray Pro는 산업 현장에서 실제 사용되는 배터리 셀을 비파괴 방식으로 정밀 분석할 수 있는 솔루션입니다.
내부 적층 구조, 셀 간 간격, 전극 정렬, 열화 징후 등을 5µm 해상도로 시각화하여 품질관리(샘플링), 불량 분석, R&D 실험, 리퍼비시 선별 공정 등 다양한 단계에 활용 가능합니다.
실제 촬영 영상은 아래 유튜브 쇼츠에서 확인하실 수 있습니다.
